JNS系列带开关信号输出电子称显示器说明继电器接线说明
1：称体外壳九针接头：1（公共） 5（上限）  6（合格）  9（下限）
2：称的设置：先设置好上下限；这三组继电器分别对应上限，区间内，下限；
例如：下限值是1kg，上限值是2kg，电子称的称重读数为X
那么：电子称的称重读数在0kg<x<=1kg时：第一个继电器动作
       电子称的称重读数在1kg<x<2kg时：第二个继电器动作
 电子称的称重读数在 X>=2kg时：第三个继电器动作。
这样的话就可以理解为称重数据大于0kg之后第一个继电器动作，称重的数据大于1kg之后第二个继电器动作，称重的数据大于2kg之后第三个继电器就动作。
(备注：继电器动作可以是：常开变常闭，或常闭变常开)：第二个继电器动作
</x<=1kg时：第一个继电器动作

功能特色
开机自动置零、零点追踪、全段去皮、预去皮之功能
内置免维护铅酸蓄电池及高效充电电路，交直流两用，充满电关闭背光条件下可待机100小时。
具有调整零点及滤波参数功能，称重反应速度可依使用环境不同做调整
进口顶级芯片处理器+独家最新算法，计数精准。
计数计重累计功能，最多累计99笔，可逐笔翻查计数累计结果。
具有单点外部校正及三点内部校正之功能，确保精准度。
多段式任意组合重量数量警示功能，可设定上限、标准、下限内外报警功能，面板HI OK LO指示灯
软件硬件双重过载保护功能，超强抗超载。
独创双显示模式，PCS重量双屏一键切换，方便使用。
多单位选择，Kg / g / Lb /OZ/ PCS国际通用单位。

以下功能为选配，请在购买前与客服沟通联系确认。
一：支持RS232/RS485串口连接电脑通讯，9针串口及USB转232串口可选，连接各主流称重软件。
完美对接中通，圆通，申通，汇通，天天，速尔，星晨急便，全峰，CCES等众多快递公司软件系统，支持众多工厂包装检重软件。支持直通视窗，称重数据可输送至WORD/EXCEL/记事本文档等位置。


对接ERP软件，支持管易EC-ERP/马帮/万里牛/管家婆/普源/速脉/E店宝/商派shopEX-ERP天仓/钮门EMMIS快递系统/

百胜等，PS：各厂商 ERP软件通讯格式不同，我司ERP专用秤独家专利，内置多种格式，匹配主流ERP软件。
二：连接不干胶标签打印机，可编辑各种打印格式，支持日期时间序号重量净重毛重皮重条码打印；可选热敏小票纸或热敏不干胶粘贴两种打印机，物料编号可手动输入英文数字符号。
三：带上下限警示功能，可选择上限报警，下限报警，上下限外报警，上下限内报警，重量报警或数量报警任意切换，选配外接三色警示灯或继电器开关信号输出，可接控制设备等

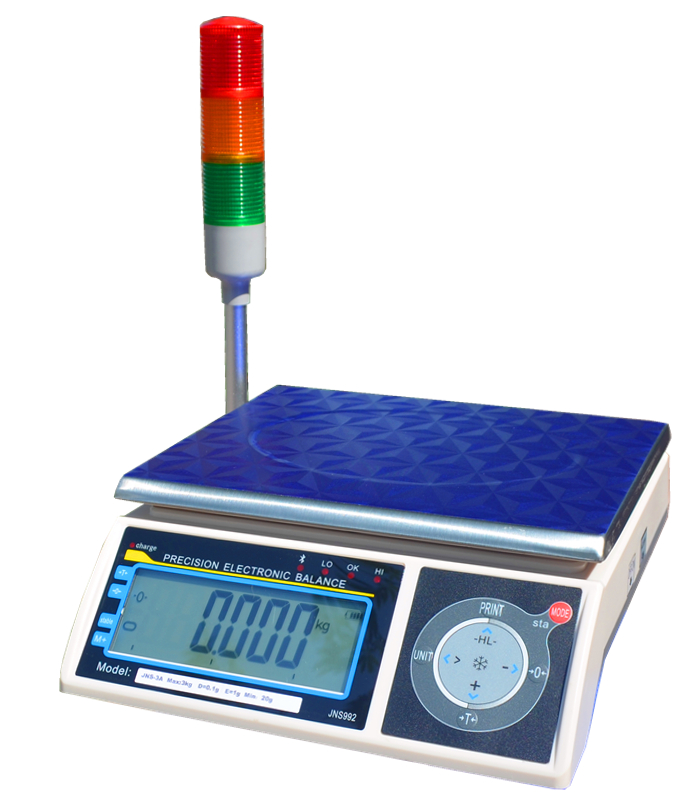

连接双色或三色警示灯报警，超出设置上限值后红灯亮蜂鸣器同时发出急促警告声，在设置范围内绿灯亮起，无声；放上物品重量在下限值范围内黄灯亮起蜂鸣器发出短警告音，重量为零或负数不报警，有多组上下限报警方式可选，如仅上限报，信号灯也可按要求更改。用作继电器开关信号输出时可控制用户其他设备的通断。
四：可选无线仪表双显示，或5英寸LED大屏幕显示器。
五：modbus通讯连接PLC设备，通讯协议RTU协议和ASCII协议可选；标准版为ASCII协议（计重秤）。


六：选配蓝牙输出，可无线连接电脑传输数据，或对接手持巴枪（PDA）、手机、平板等软件。
七：可按用户需求提供二次开发，定制开发各种规格及功能需求，配套开发软件。

Feature:
* High speed 24bits AD; Display reading speed faster
*High internal resolution 1/600,000
*Automatic Counting Accuracy Improvement
*Detachable display unit
*Comparator function with “HI”, “OK”, “LO” display
*Optional Sealed Lead Acid rechargeable battery
*Accumulation function
*Full Digital Calibration function
*Large LCD display
Options:
JNS Sealed Lead Acid Battery (6V, 4.5Ah)
JNS RS-232C + Relay output


Model/Capacity	Model	Capacity	Division
	JNS-1.5CH	1.5kg	0.2g	0.1g	0.05g
	JNS-3CH	3kg	0.2g	0.1g	0.05g
	JNS-7.5CH	7.5kg	0.5g	0.2g	0.1g
	JNS-15CH	15kg	0.5g	0.2g	0.1g
	JNS-30CH	30kg	1g	0.5g	0.1g
	JNS-40CH	40kg	5g	2g	1g
Display	7 digits, LCD (20mm )
Keyboard	25 keys tactile
Weighing Units	KG   G   LB   OZ     PCS
Stabilization	2 sec
Tare Range	100% of full scale capacity
Calibration	External calibration
Operating Environment	Temperature : 0 °C ~ 40 °C (32 °F ~ 104 °F) Humidity: < 80%
Power Source	DC: 4.5Ah/6V Rechargeable Battery (160 hours without Backlight) INPUT:AC110V or 220V ± 10%, 50Hz/60Hz  OUTPUT: DC12V1A
Overall Dimensions	Scale: 315mm x 275mm x 95mm (WxDxH) Platter: 260mm x 220mm (WxD)
Packing	Shipping Carton: 4units/CTN; N.W.: 13.2kg / G.W.:16kg
